三分钟带你认识所有电线!

电线是大家在生活中最常使用和关注的,更是电力检修中不可或缺的一部分,但是关于每个电线颜色都代表什么意思,你知道吗?今天一起来了解一下吧!

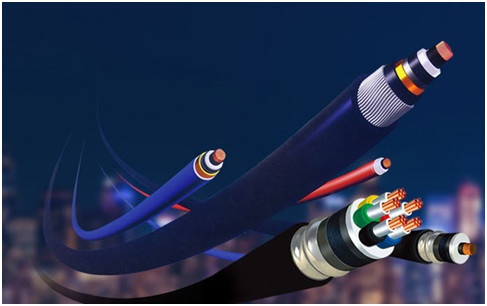

电线是什么?

电线是指传输电能的导线。分裸线、电磁线和绝缘线。裸线没有绝缘层,包括铜、铝平线、架空绞线以及各种型材(如型线、母线、铜 排、铝排等)。它主要用于户外架空及室内汇流排和开关箱。电磁线是通电后产生磁场或在磁场中感应产生电流的绝缘导线。它主要用于电动机和变压器绕圈以及其他有关电磁设备。其导体主要是铜线,应有薄的绝缘层和良好的电气机械性能,以及耐热、防潮、耐溶剂等性能。选用不同的绝缘材料可获得不同的特性。


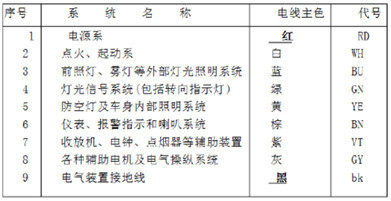

颜色含义

1. 黑色

装置和设备的内部布线。

2. 棕色

直流电路的正极。

3. 红色

三相电路和C相;

半导体三极管的集电极;

半导体二极管、整流二极管或可控硅管的阴极。

4. 黄色

三相电路的A相;

半导体三极管的基极;

可控硅管和双向可控硅管的控制极。

5. 绿色

三相电路的B相。

6. 蓝色

直流电路的负极;

半导体三极管的发射极;

半导体二极管、整流二极管或可控硅管的阳极。

7. 淡蓝色

三相电路的零线或中性线;

直流电路的接地中线。

8. 白色

双向可控硅管的主电极;

无指定用色的半导体电路。

9. 黄和绿双色(每种色宽约15~100毫米交替贴接)

安全用的接地线。

10. 红、黑色并行

用双芯导线或双根绞线连接的交流电路。

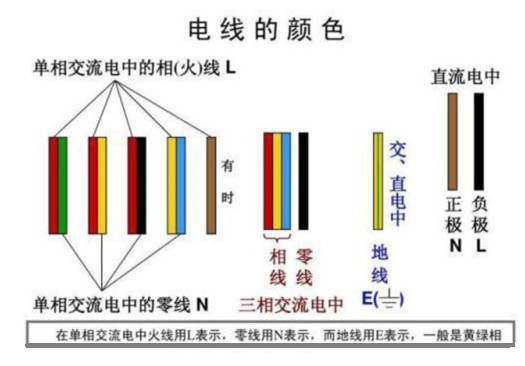

根据电路选择不同颜色电线

1.三相交流电路

A相:黄色

B相:绿色

C相:红色

零线或中性线:蓝色

保护接地线:黄绿双色。

2.单相电路中

火线:红色

零线:蓝色

3.用双芯导线或双根绞线连接的交流电路:红黑色并行

4.直流电路:

正极:棕色

负极:蓝色

接地线:蓝色。

5.整个装置及设备的内部布线一般推荐:黑色。


软线和硬线的优缺点比较

从电线表象来看

软线又称护套线,一般是由多股直径在1mm以下的多股铜丝缠绕在一起的导线。硬线则是一根比较粗的单股金属导线,一般直接在1mm以上。


从电线的本质来看

软线的线丝比较细而柔软,方便转弯穿管。但是时间久了容易老化,影响整个电路的使用寿命。

硬线本质上截面比较比较小,耐短路电流的冲击,且硬线不容易氧化,寿命相对比软线长一些。但是硬线本身计较坚硬,不好做转弯穿管处理。


家装时软线好用还是硬线寿命更长?

软线的每根铜丝都比较细,在安装过程中容易损伤断裂,从而影响电线的导电能力。相反硬线则不会受施工过程的影响,在可靠性和耐用性上都要好的多。
